Grid-Forming Inverter는
전압과 주파수를 스스로 형성하여 전력계통의 기준을 만들어내는 차세대 전력변환 기술입니다.
기존 Grid-Following 방식이 계통을 따라가는 수동적 제어 방식이라면, Grid-Forming은 계통을 직접 형성하고
안정화하는 능동형 제어 기술로, 약계통 및 재생에너지 중심 환경에서도 안정적인 전력 운영을 가능하게 합니다.
NO.1

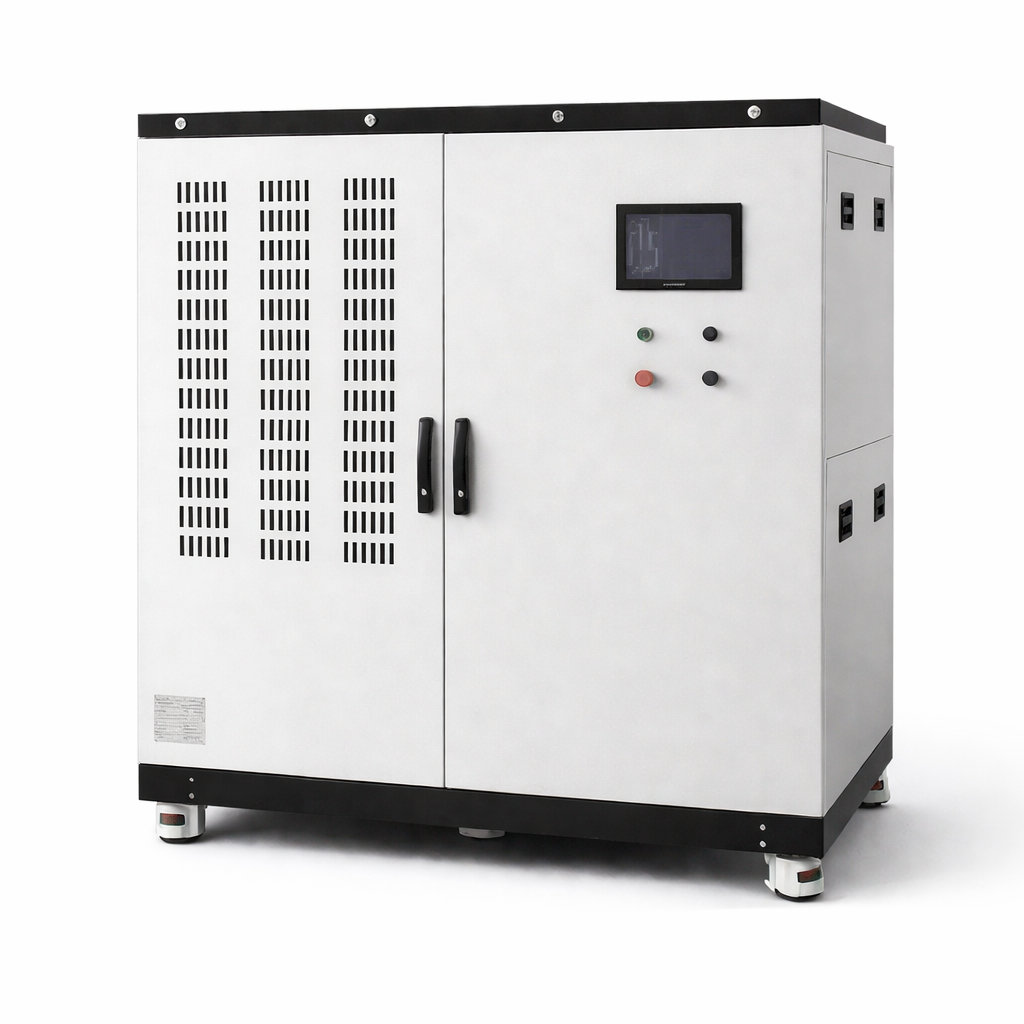

750kW GFM
최대 DC 전압 1500V
정격 출력 750kW
계통 주파수 60Hz
통신 방식 RS485 / EtherCAT
동작 온도 범위 -20~+40℃
외관 규격 1560(W)*1250(D)*1750(H)
DC 입력 개수 3
AC 정격 전압 380V
전압 범위 342-418V
최대 효율 98.70%
절연타입 무변압기
무게 880kg
NO.2

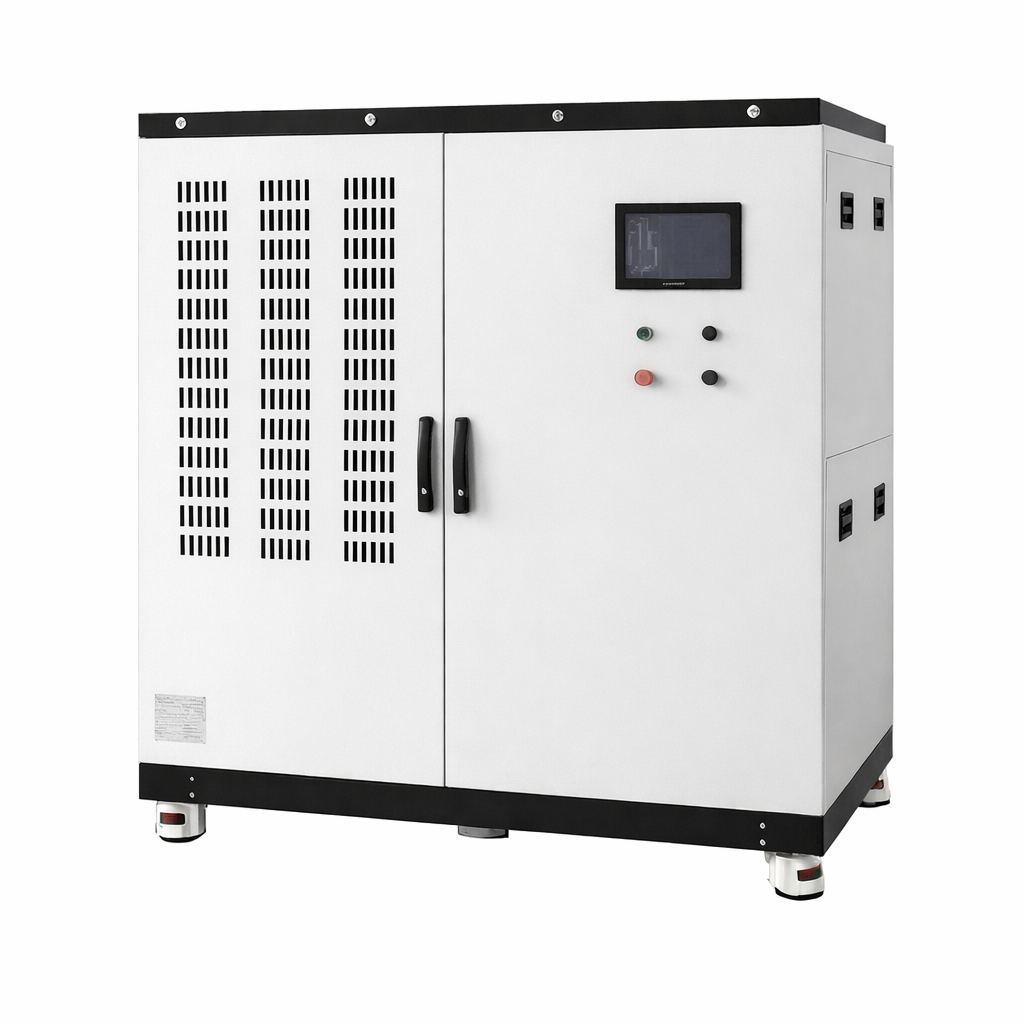

500kW GFM
최대 DC 전압 1500V
정격 출력 500kW
계통 주파수 60Hz
통신 방식 RS485 / EtherCAT
동작 온도 범위 -20~+40℃
외관 규격 1050(W)*1250(D)*1750(H)
DC 입력 개수 2
AC 정격 전압 380V
전압 범위 342-418V
최대 효율 98.70%
절연타입 무변압기
무게 590kg
NO.3
500kW GFM
최대 DC 전압 1500V
정격 출력 500kW
계통 주파수 60Hz
통신 방식 RS485 / EtherCAT
동작 온도 범위 -20~+40℃
외관 규격 550(W)*1250(D)*1750(H)
DC 입력 개수 1
AC 정격 전압 690V
전압 범위 621-759V
최대 효율 98.70%
절연타입 무변압기
무게 300kg
NO.4
250kW GFM
최대 DC 전압 1500V
정격 출력 250kW
계통 주파수 60Hz
통신 방식 RS485 / EtherCAT
동작 온도 범위 -20~+40℃
외관 규격 550(W)*1250(D)*1750(H)
DC 입력 개수 1
AC 정격 전압 380V
전압 범위 342-418V
최대 효율 98.70%
절연타입 무변압기
무게 300kg
NO.5
50kW GFM
최대 DC 전압 900V
정격 출력 50kW
계통 주파수 60Hz
통신 방식 RS485 / EtherCAT
동작 온도 범위 -20~+40℃
외관 규격 780(W)*250(D)*550(H)
DC 입력 개수 1
AC 정격 전압 380V
전압 범위 342-418V
최대 효율 98.70%
절연타입 무변압기
무게 60kg
NO.6

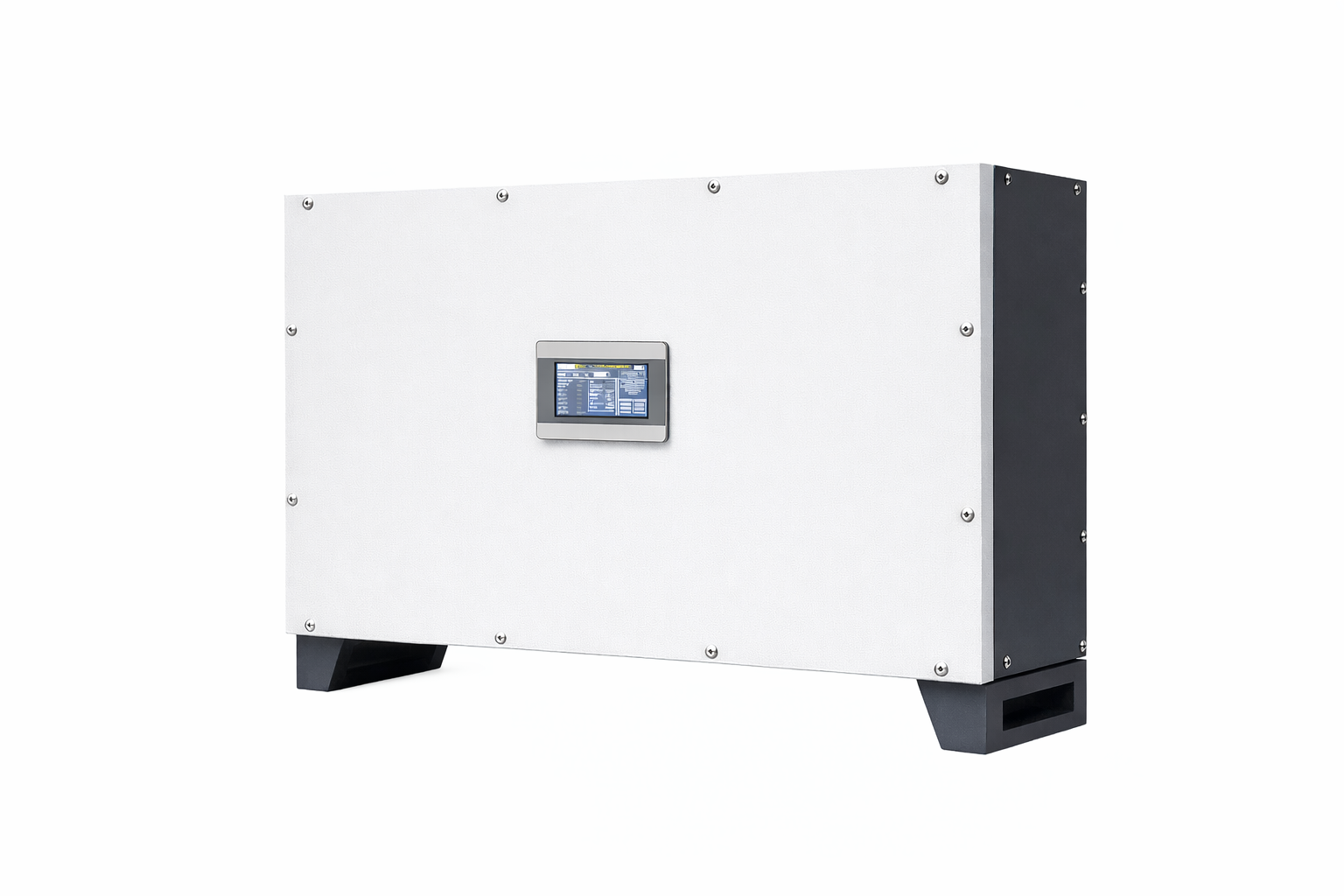

7.5kW GFM
최대 PV 전압 600V
최대 DC 전압 250V
정격 출력 7.5kW
계통 주파수 60Hz
통신 방식 RS485 / EtherCAT
동작 온도 범위 -20~+40℃
외관 규격 518(W)*200(D)*410(H)
스트링 수 2
DC 입력 개수 1
AC 정격 전압 220V
전압 범위 198-242V
최대 효율 98.70%
절연타입 무변압기
무게 28kg
GFM

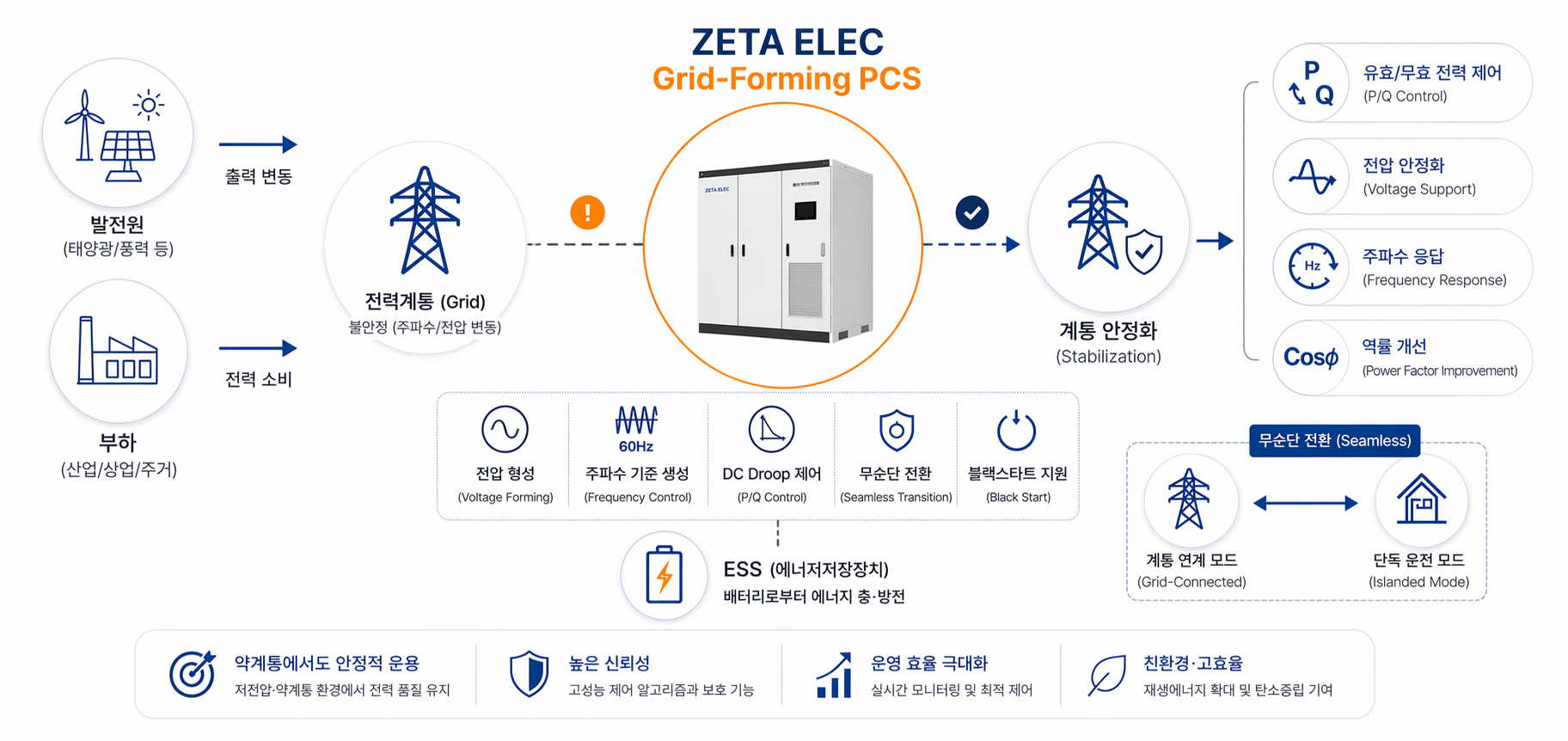

GFM 인버터는 GFM ↔ GFL 무순단 전환, 단독운전 검출, 블랙스타트, 순환전류 저감제어등의 기능을 포함하고 있습니다. 재생에너지 시대에 계통을 지탱 할 새로운 동기발전기 역할을 수행하는 핵심 인프라임을 자신있게 소개합니다.
주요기능
KEY FEATURES
안정성 향상 SCR이 낮은 약계통에서도 안정적인 작동
응답개선 그리드의 주파수를 안정적으로 유지
자립운전 소프트스타트 기능을 통한 블랙스타트 기동
경제성 신뢰성 및 회복력 향상등의 경제적 가치 제공

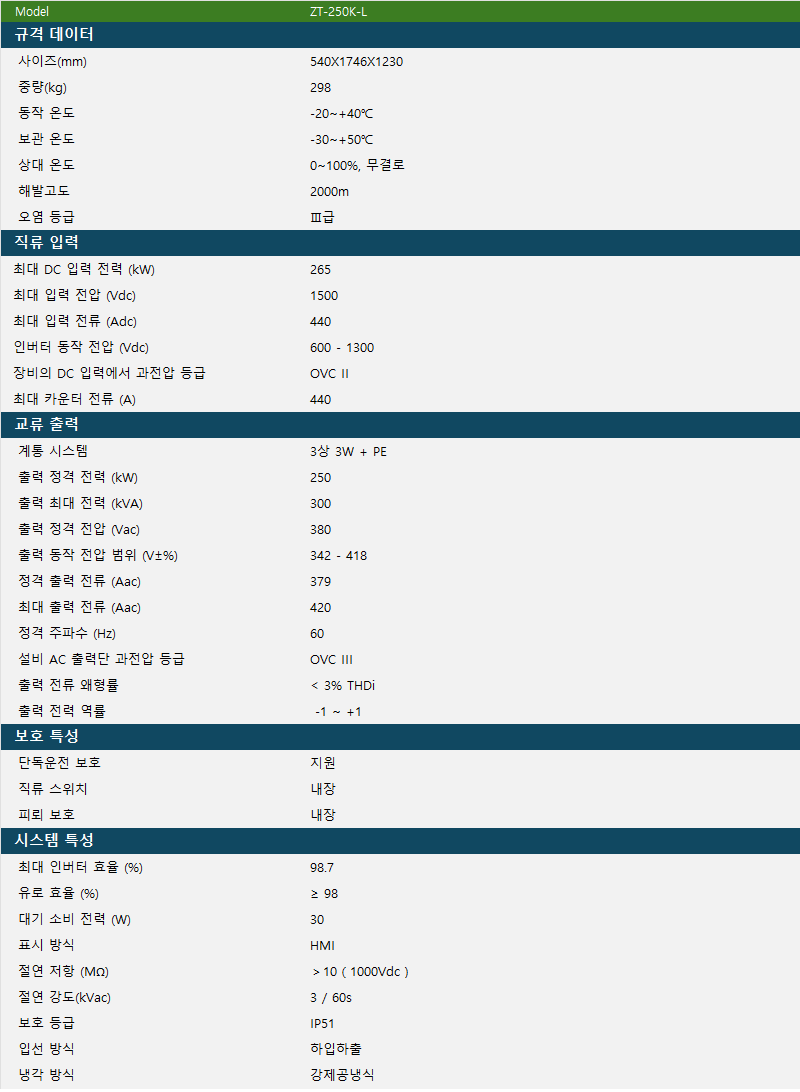

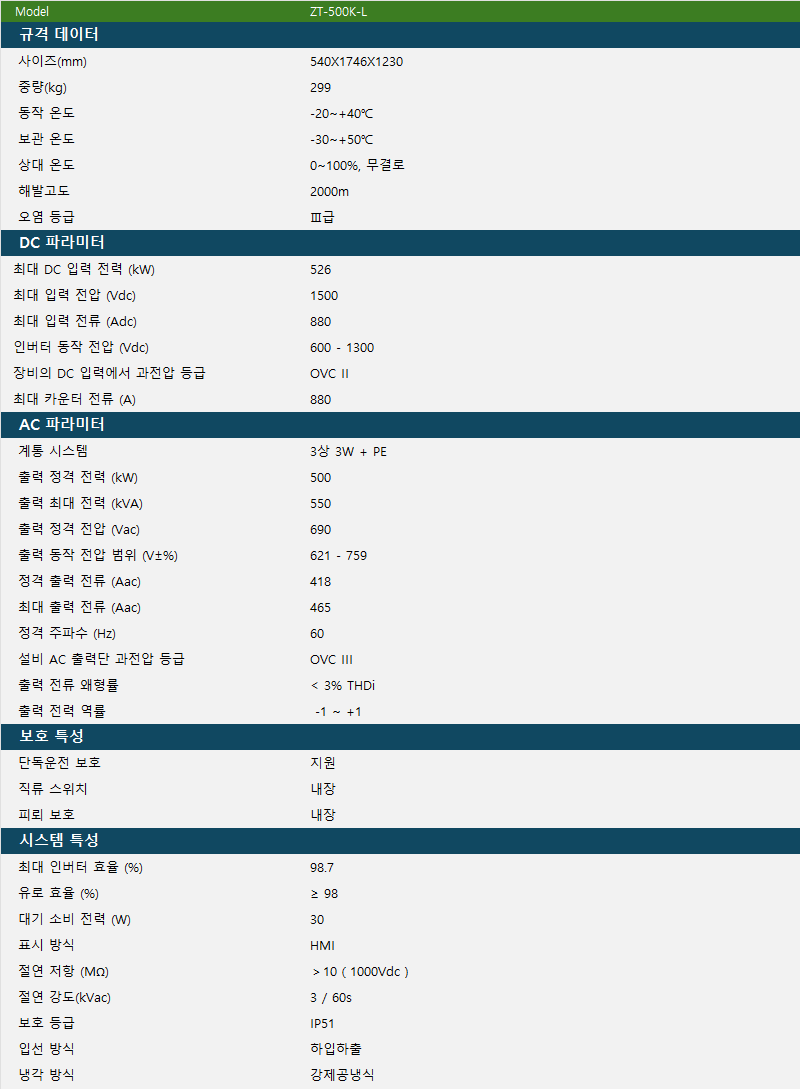

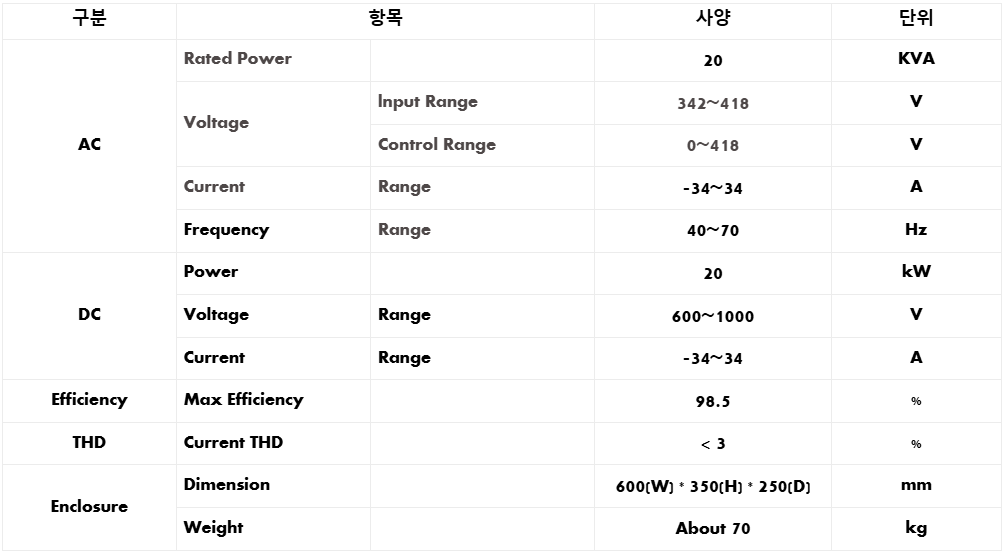

제품 상세스펙
SPECIFICATION
